所属分类：5轴数控转头式线材成型机

产品型号：HT-3D-ZT580

产品名称：HT-3D-ZT580数控线材成型机 5轴伺服转头式线材折弯设备

简述：HT-3D-ZT580数控线材成型机是常州市辉廷机械有限公司自主研发的5轴伺服转头式线材折弯设备。设备采用5轴全伺服联动控制，送线、转臂、折角、进退、切刀协同作业，成型精度高；可按抗拉强度适配Φ3.0—Φ8.0mm多规格线材，2800kg高刚性机身长时间运行稳定，广泛应用于汽车零部件、五金制造等行业的大批量线材成型生产。

产品概述

HT-3D-ZT580数控线材成型机，是常州市辉廷机械有限公司自主研发的5轴伺服转头式三维线材成型设备，专为不同线径、不同抗拉强度线材的复杂空间折弯成型打造。设备搭载5轴全伺服控制系统，送线、转臂、折角、进退、切刀各轴独立驱动、联动协同，一次装夹即可完成送线、折弯、切断全部成型工序，可加工Φ3.0—Φ8.0mm金属线材，广泛应用于汽车零部件、精密五金、家电配件等行业的大批量线材成型生产。针对传统线材成型设备加工高强度线材送线吃力、复杂空间折弯精度难以保证、长时间运行精度衰减等行业痛点，该机型以大功率伺服驱动与高刚性重型机身为核心，在保证成型精度的同时显著提升生产效率，是高性价比的批量线材成型解决方案。

核心优势

1. 5轴全伺服联动控制，成型精度高

整机搭载5轴独立伺服驱动系统，配合专用数控系统实现闭环精准控制，送线、转臂、折角、进退、切刀各轴动作协同流畅。其中送线轴伺服电机功率达3.8KW、转臂轴达2.7KW，动力输出充沛、响应迅速，成型重复精度高，批量产品尺寸一致性强，稳定满足精密零部件的品控要求。

2. 宽泛的线材适配能力，柔性化生产

设备根据线材抗拉强度分为三档加工区间：抗拉强度≤500N时可加工Φ4.0—Φ8.0mm线材，500N—1000N时可加工Φ3.0—Φ7.0mm线材，1000N—1900N时可加工Φ3.0—Φ6.0mm线材。一套设备即可覆盖多规格、多材质线材的加工需求，减少设备重复投入，满足多品类、中小批量的柔性化生产要求。

3. 高刚性重型机身，长时间运行稳定

整机采用重型床身结构设计，整机重量达2800kg，运行刚性强、震动小，即使长时间连续高负荷生产，也能保持精度稳定，设备故障率低、使用寿命长，充分适配工厂量产节奏。

4. 转臂式三维成型结构，复杂空间造型一次成型

采用转臂式成型结构，配合5轴联动控制，可在一次装夹中完成多方向、多角度的三维空间折弯，无需多次装夹与工序流转，大幅缩短加工节拍，显著提升复杂线材工件的成型效率与尺寸一致性。

5. 智能数控系统，操作调试便捷高效

配备专用数控系统，参数化编程直观易学，成型参数可灵活调整，配合快速换模设计，可快速切换不同规格、不同造型的工件生产，降低操作门槛与换产时间，帮助企业灵活应对多品种订单变化。

ZT580技术参数（核心参数）

详细配置参数

应用案例

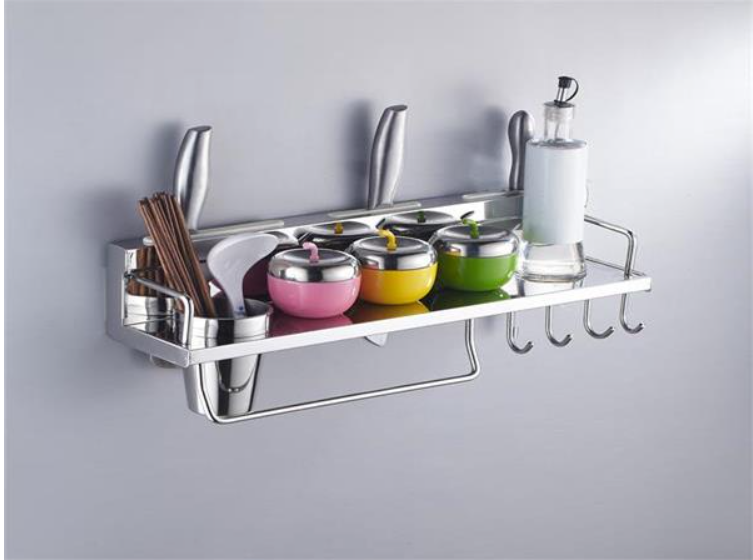

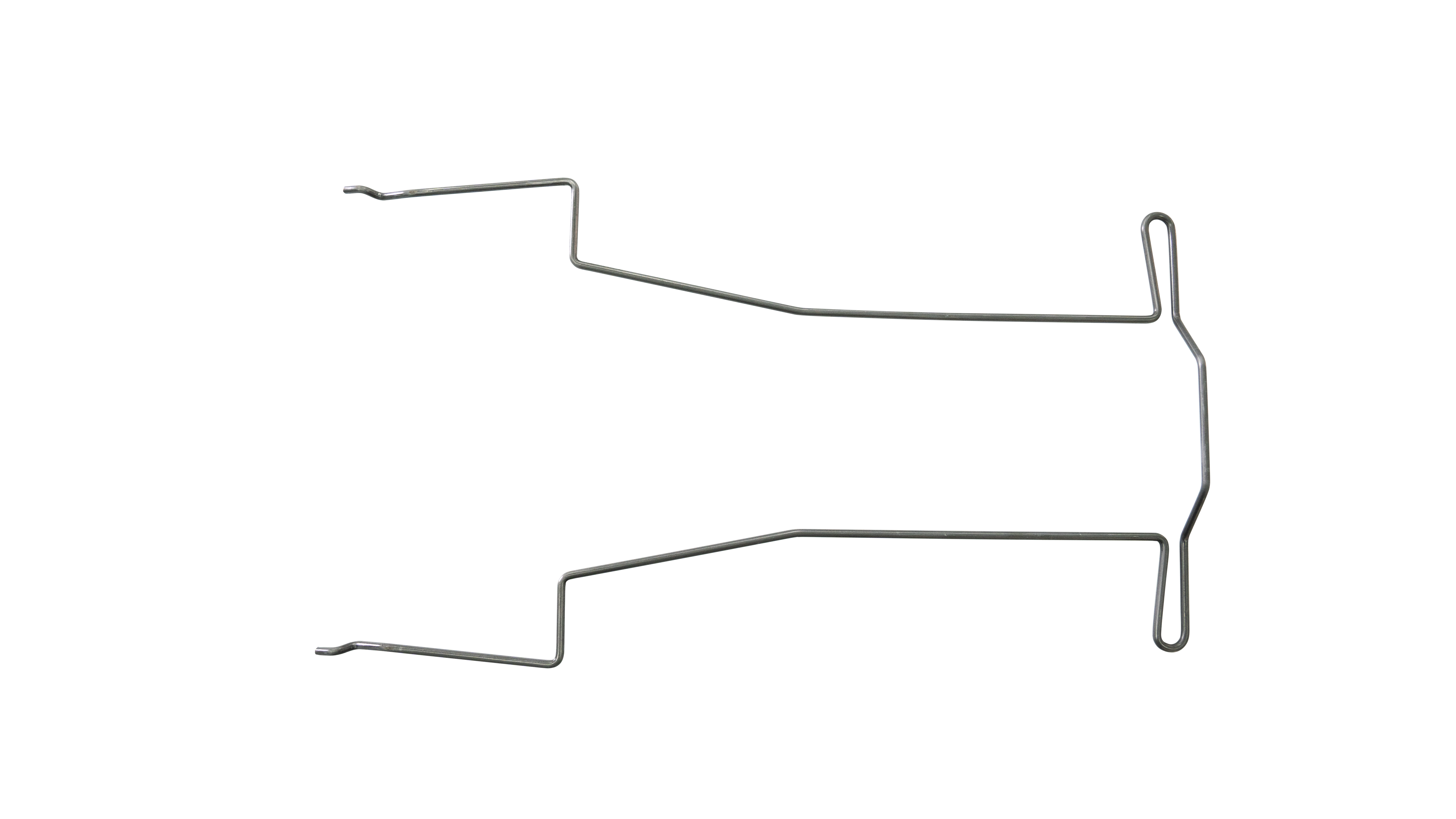

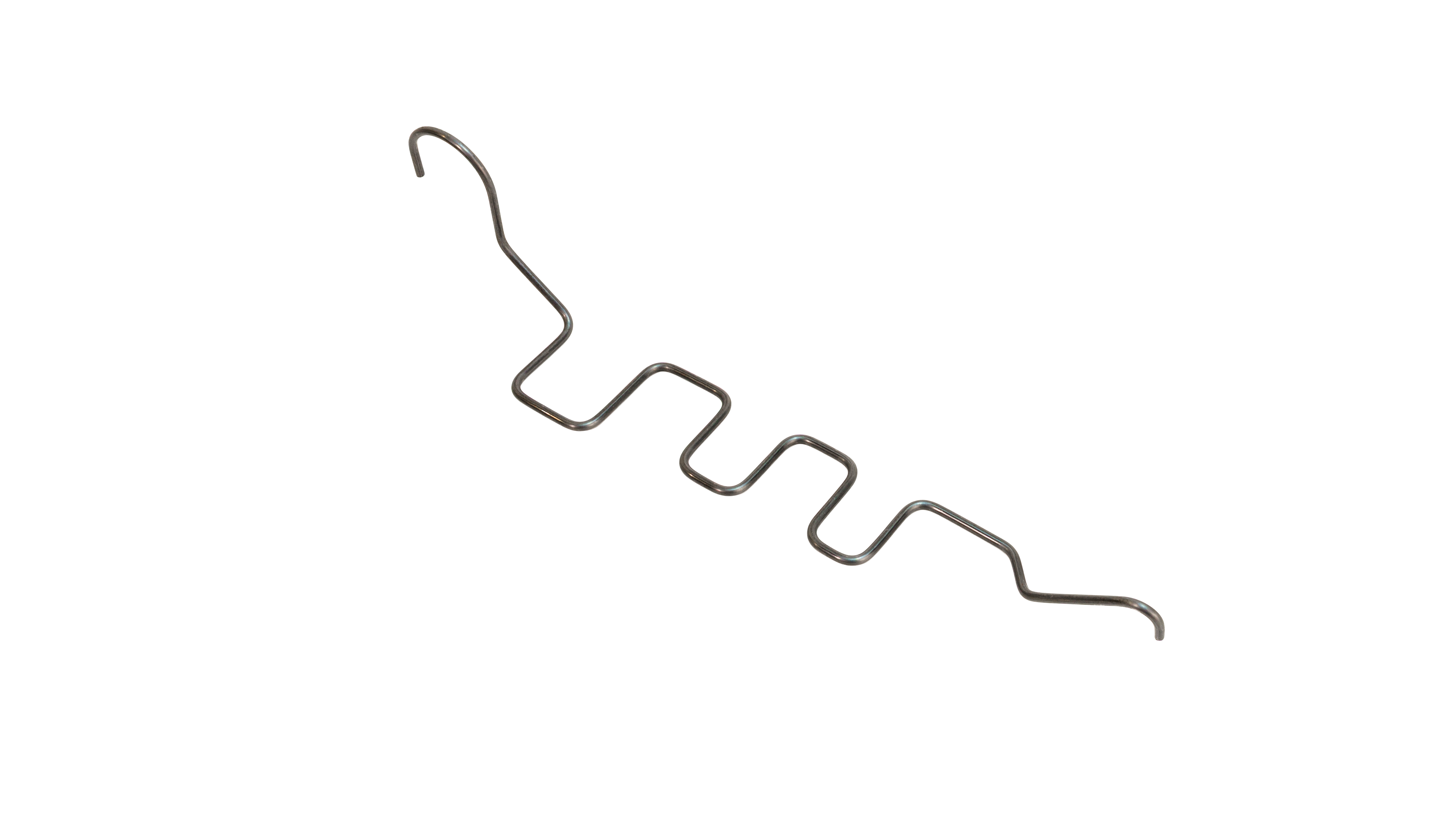

HT-3D-ZT580数控线材成型机广泛应用于多行业客户现场，以下为典型成型应用案例：

应用领域

汽车零部件行业：汽车座椅骨架、座椅调节杆件、车门锁拉杆

精密五金行业：挂钩、拉手、支架、连接杆、卡箍类工件

家电配件行业：冰箱层架支架、空调管路支架、洗衣机平衡杆

家具行业：功能沙发支撑杆、桌椅支架、置物架线材构件

运动器材行业：健身器材支架、球类护框、哑铃架线材部件

服务与保障

售前服务：免费提供工艺评估，可根据客户工件图纸与生产需求，定制专属设备配置与成型方案。

售中服务：提供专用模具设计制作、设备出厂试机验收、操作人员技术培训。

售后服务：上门安装调试、整机12个月质保、终身技术支持与原厂配件供应。

如需了解HT-3D-ZT580数控线材成型机的详细配置、报价与打样服务，可联系辉廷机械销售团队，我们将为您提供一对一的专业对接服务。
