所属分类：6轴数控倒角开槽折弯组合一体机

产品型号：HT-3D-CG680

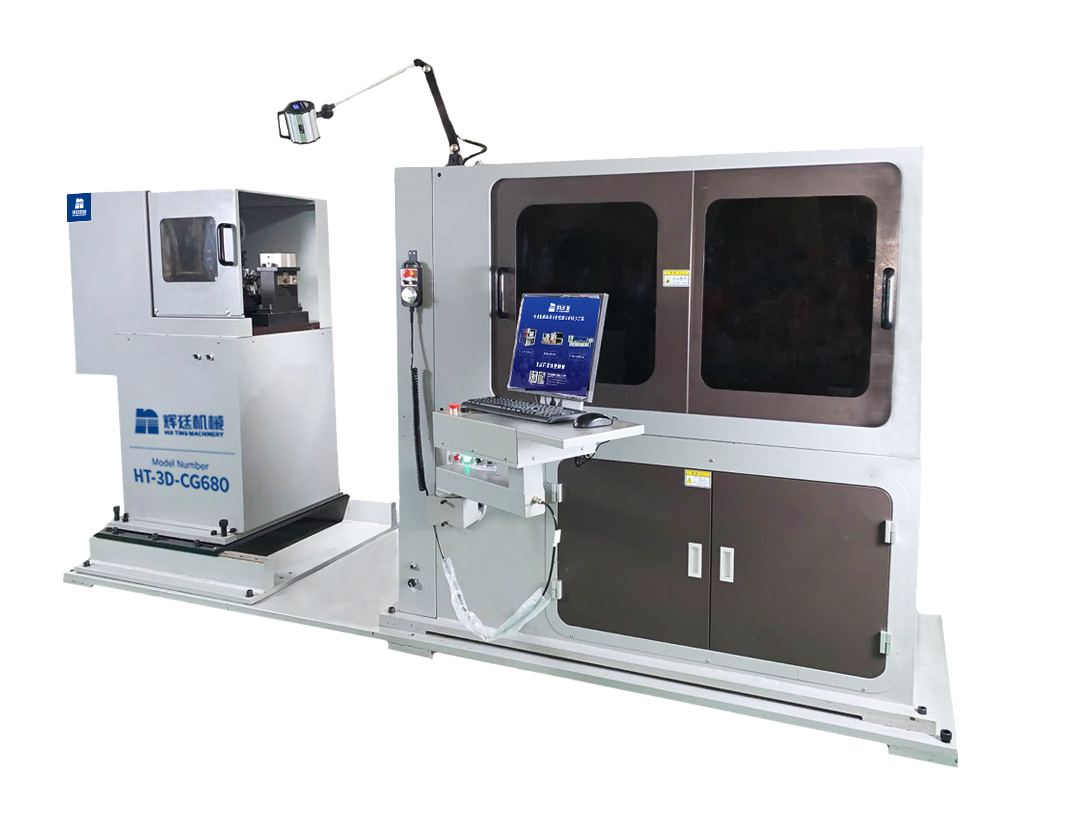

产品名称：HT-3D-CG680数控倒角开槽折弯组合一体机 6轴伺服高精度金属线材倒角开槽折弯设备

简述：HT-3D-CG680数控倒角开槽折弯组合一体机是常州市辉廷机械有限公司自主研发的6轴伺服高精度线材成型设备。设备采用6轴全伺服联动控制，倒角、开槽与折弯组合工艺一次装夹完成倒角、开槽、送线、折弯、切断全部工序，可加工Ø3.0—Ø8.0mm金属线材；送线轴3.8KW、转臂轴2.7KW大功率伺服驱动，动力强劲、成型精度高；3800kg高刚性重型机身长时间运行稳定，广泛应用于汽车零部件、五金制造等行业的大批量线材倒角开槽折弯成型生产。

产品概述

HT-3D-CG680数控倒角开槽折弯组合一体机，是常州市辉廷机械有限公司自主研发的6轴伺服高精度线材成型设备，专为需要端部倒角、开槽与空间折弯组合成型的金属线材工件打造。设备搭载6轴全伺服控制系统，送线、转臂、切刀、升降、折角、进退各轴独立驱动、联动协同，一次装夹即可完成倒角、开槽、送线、折弯、切断全部成型工序，可加工Ø3.0—Ø8.0mm金属线材，广泛应用于汽车零部件、五金制造等行业的大批量线材倒角开槽折弯成型生产。针对传统工艺倒角、开槽与折弯需多台设备分工序加工、工序流转多、定位精度难以保证等行业痛点，该机型以倒角开槽与折弯组合工艺为核心，将多道工序合而为一，在保证成型精度的同时显著缩短生产节拍，是高性价比的倒角开槽折弯一体化线材成型解决方案。

核心优势

1. 6轴全伺服联动控制，倒角开槽折弯一次成型

整机搭载6轴独立伺服驱动系统，送线、转臂、切刀、升降、折角、进退各轴联动协同，其中送线轴伺服电机功率达3.8KW、转臂轴达2.7KW、折角轴达2.0KW、进退轴达1.2KW，动力输出充沛、响应迅速，端部倒角、开槽与空间折弯在一次装夹中全部完成，成型重复精度高，批量产品尺寸一致性强，稳定满足精密零部件的品控要求。

2. 倒角开槽折弯组合工艺，省却工序流转

传统倒角、开槽与折弯需多台设备、多次装夹分工序完成，工序流转多、效率低。本机将端部倒角、开槽、折弯、切断集成于一体，一次装夹成型到位，大幅缩短加工节拍，减少半成品流转与人工成本，显著提升综合生产效率。

3. 宽泛的线材适配能力，柔性化生产

设备可加工Ø3.0—Ø8.0mm（抗拉强度≤500N）金属线材，一套设备即可覆盖多规格、多材质的倒角开槽折弯加工需求，减少设备重复投入，满足多品类、中小批量的柔性化生产要求。

4. 高刚性重型机身，长时间运行稳定

整机采用重型床身结构设计，整机重量达3800kg，运行刚性强、震动小，即使长时间连续高负荷生产，也能保持精度稳定，设备故障率低、使用寿命长，充分适配工厂量产节奏。

5. 智能数控系统，操作调试便捷高效

配备专用数控系统，参数化编程直观易学，倒角深度、开槽位置、折弯角度等成型参数可灵活调整，配合快速换模设计，可快速切换不同规格、不同造型的工件生产，降低操作门槛与换产时间，帮助企业灵活应对多品种订单变化。

技术参数（核心参数）

详细配置参数

应用领域

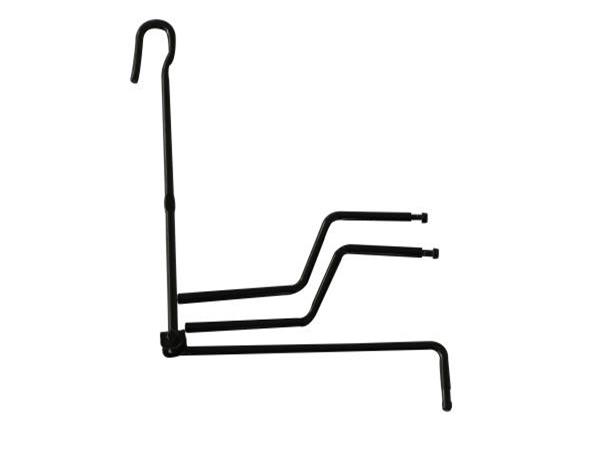

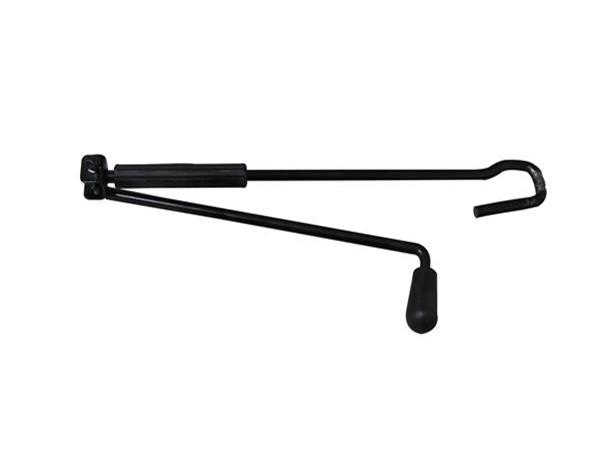

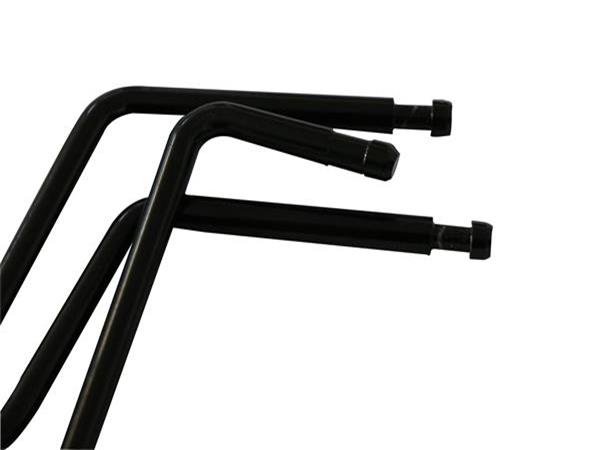

汽车零部件行业：座椅骨架杆件、门锁拉杆、座椅调节杆（倒角开槽端部件）

五金制造行业：挂钩、拉手、置物架、线材支架

家电配件行业：冰箱层架、空调支架、洗衣机平衡杆

家具行业：桌椅支架、置物架构件、床护栏

运动器材行业：健身器材支架、哑铃架、球类护框

服务与保障

售前服务：免费提供工艺评估，可根据客户工件图纸与生产需求，定制专属设备配置与成型方案。

售中服务：提供专用模具设计制作、设备出厂试机验收、操作人员技术培训。

售后服务：上门安装调试、整机12个月质保、终身技术支持与原厂配件供应。

如需了解HT-3D-CG680数控倒角开槽折弯组合一体机的详细配置、报价与打样服务，可联系辉廷机械销售团队，我们将为您提供一对一的专业对接服务。欢迎访问官网：http://www.czhuiting.com/。
